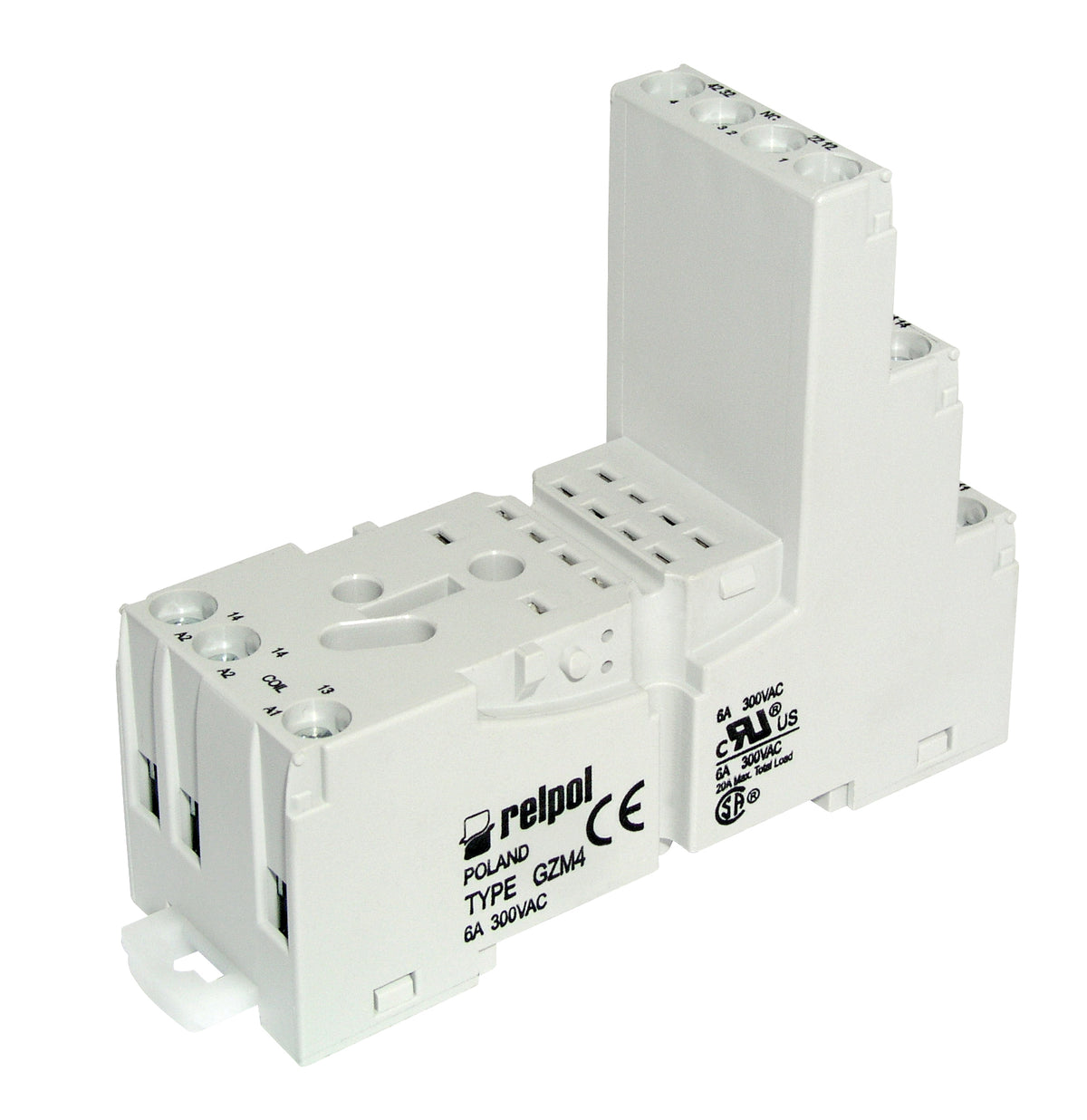

Relpol GZM4 – Relay Sockets & Bases

Steckdose, für R4N-Relais - Breite 27 mm. Graue Farbe. Stromkreistrennung – Spulenanschlüsse auf einer Seite und Kontaktanschlüsse auf der gegenüberliegenden Seite der Buchse. Eingang/Spule – Klemmen: (+)A1(13) – (-)A2(14) – Doppelklemme A2. Ausgang / Kontakte – Klemmen: 11(9)-12(1)-14(5); 21(10)-22(2)-24(6); 31(11)-32(3)-34(7); 41(12)-42(4)-44(8). Belastbarkeit der Schiene: 6 A / 300 V AC. Montage auf einer 35-mm-Schiene oder auf einer Montageplatte mit zwei M3-Schrauben. Abmessungen des GZM4 + R4N + GZT4-0040-Sets: 75 x 27 x 82 mm; GZM4 + R4 + G4 1052 Satz: 75 x 27 x 68,6 mm. Hinweis: Die Klemme vom Typ GZT4-0040 muss separat für die Steckdose, den sogenannten, bestellt werden Auswerfer, aus Kunststoff oder Federklemme G4 1052 oder TR4-2000. In die Steckdose können Melde-/Überspannungsschutzmodule Typ M... eingebaut werden; Set - IP 20. Geeignet für Relais: T-R4, R4N.

Technical specifications
